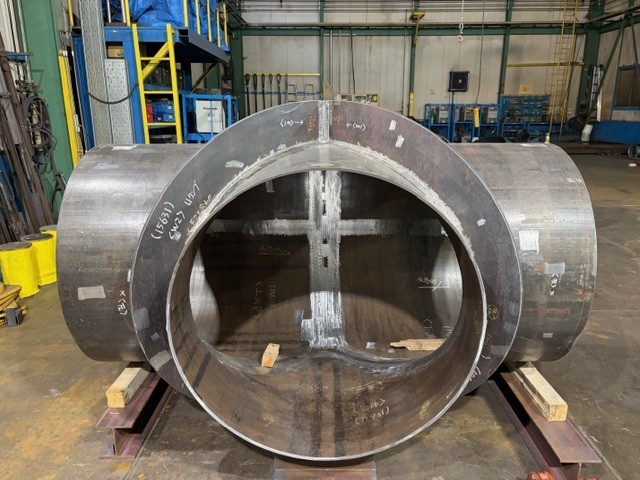

分岐管

分岐管

材質：本管→STPY400、補剛桁→SM490A
板厚：本管→9.5㎜、補剛桁→16㎜
寸法：φ1016（1000A）×L2000
工程：材料自給～曲げ加工一式～組立・溶接～寸法検査～非破壊検査～客先納入まで

本製品は工業用水向けの分岐管となります。
溶接部は線長の20％をRT検査が必要となる製品でした。
弊社では大型トラックやトレーラーで運搬する必要があるサイズ感の分岐管を製作することが多いですが、今回は製作した分岐管は比較的、小さな部類にあたります。
今回、紹介させていただいた分岐管のように、板厚やサイズにこだわらない曲げ加工や製缶加工を提案することが可能です。
第三者機関による非破壊検査についても対応可能となっておりますので、曲げ加工や溶接にお困りの際は是非とも、お問合せ下さい。
